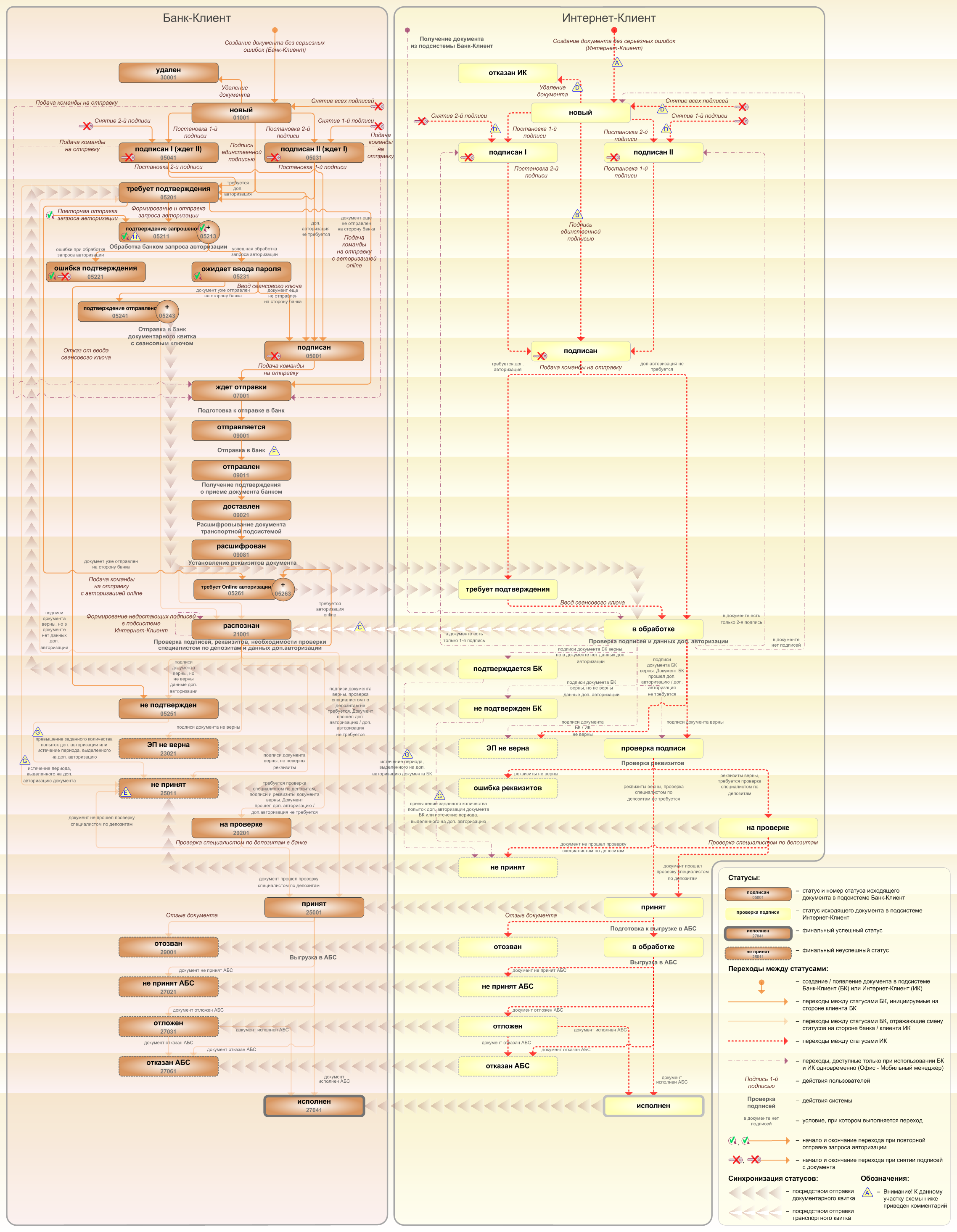

Диаграмма отражает три варианта использования системы:
клиент использует только подсистему Банк-Клиент; клиент использует только подсистему Интернет-Клиент; клиент использует обе подсистемы совместно. Ниже приведены комментарии к диаграмме, соответствующие знакам "Внимание":
- A
-
Для документов, формируемых посредством подсистемы Интернет-Клиент, существует возможность подписи и отправки со страницы
документа. В этом случае документ будет добавляться в список исходящих документов в одном из следующих статусов:
Данные переходы на диаграммах не обозначены.
- B
В случае, если для подписи документов клиента достаточно одной подписи, то осуществляется такой же переход между статусами, как и в случае, когда подписывающее лицо
обладает правом единственной подписи. На диаграмме данный переход обозначен как "Подпись единственной подписью". - C
В системе реализованы различные способы синхронизации статусов документов между АРМ банка и АРМ клиентов Банк-Клиент. В частности, такая синхронизация необходима для согласованной работы
в рамках общего АРМ пользователей, использующих подсистему Банк-Клиент, и
пользователей, использующих подсистему Интернет-Клиент, так как все изменения статусов документов посредством подсистемы Интернет-Клиент осуществляются в БД банка. Синхронизация статусов изображена на диаграмме горизонтальными стрелками. - D
-
При использовании подсистем Банк-Клиент и Интернет-Клиент одновременно имеются следующие
ограничения:
в интерфейсе подсистемы Интернет-Клиент: нельзя удалять документы, сформированные с помощью подсистемы Банк-Клиент (ограничение на возможные переходы между статусами); в интерфейсе подсистемы Интернет-Клиент: нельзя снимать подписи документов, сформированные с помощью подсистемы Банк-Клиент (ограничение на возможные переходы между статусами); документы, сформированные с помощью подсистемы Интернет-Клиент:, не видны в интерфейсе подсистемы Банк-Клиент.
- E
Присвоение документам статуса "Не принят" возможно в двух случаях: если документ не прошел контроли системы при приеме на стороне банка или если документ не прошел дополнительную
авторизацию. - F
В случае возникновения ошибок при обработке документа транспортной подсистемой, документу присваивается один из неуспешных статусов ("Не отправлен",
"Ошибка вставки" и т.д.), не приведенных на данной диаграмме. - G
В случае превышения заданного количества попыток дополнительной авторизации или в случае истечения периода времени, выделенного на дополнительную авторизацию,
системный документ в статусе
"не подтвержден" (на стороне клиента Банк-Клиент) переводится в один из неуспешных финальных статусов.. - H
Статусы без "+" / с "+" в наименовании присваиваются документам на стороне клиента Банк-Клиент до и после отправки служебной информации в процессе дополнительной авторизации (см. разд. 7.1 «Дополнительная авторизация документов»). Для упрощения схемы статусы без "+" / с "+" объединены (например "подтверждение
запрошено" / "подтверждение запрошено +"). |
