Жизненный цикл документа Запрос о начислении
Предыдущая страница  5.3.1. Запросы о начислениях  Следующая страница

Жизненный цикл документа Запрос о начислении

Формирование документов
Проверка документов банком
Исполнение документов банком

Схема формирования статусов запросов о начислениях представлена на следующем рисунке.

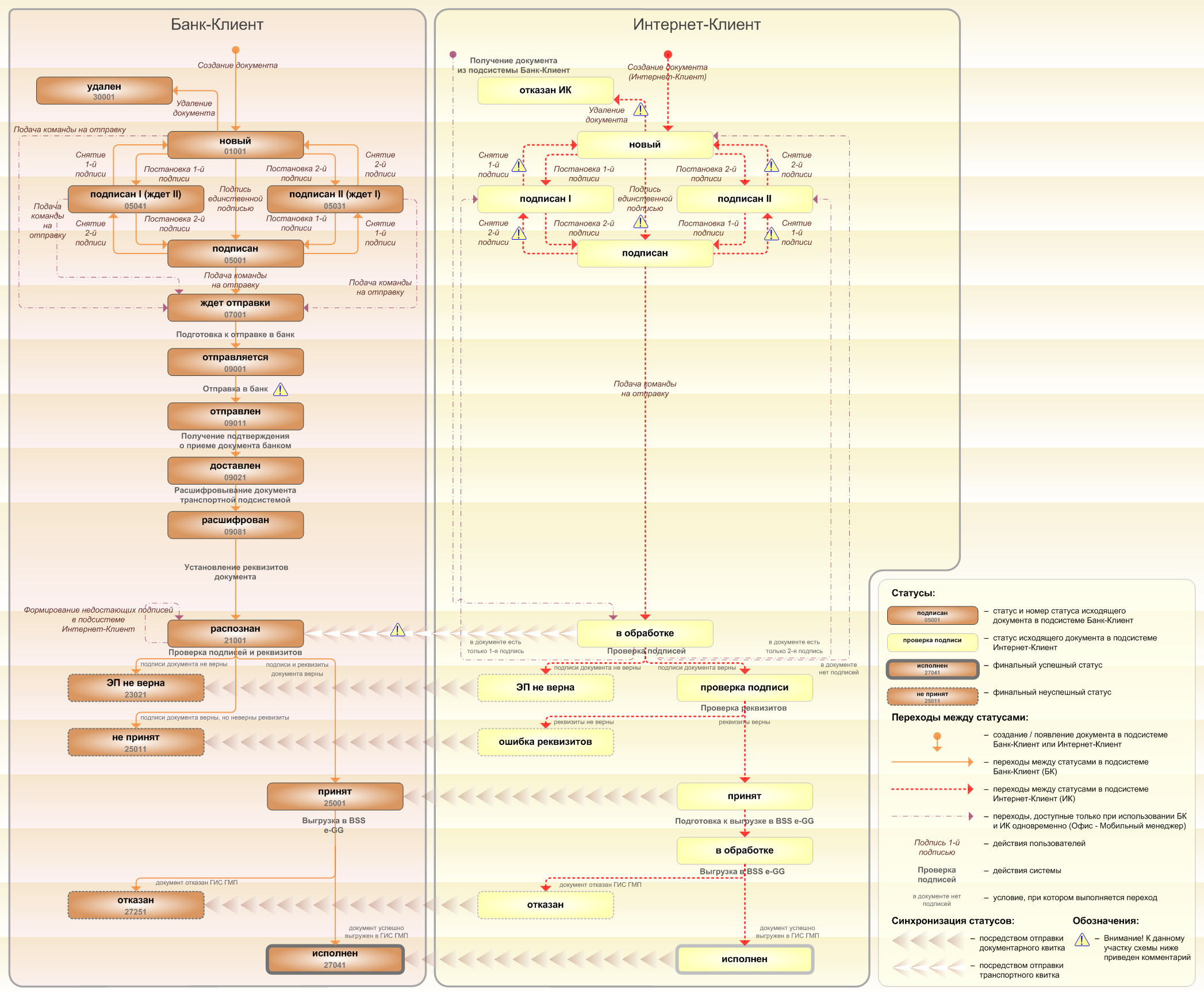

Рис. 5.199. Жизненный цикл запросов о начислениях

Нажмите для масштабирования

[Примечание] Примечание

Диаграмма отражает три варианта использования системы:

  • клиент использует только подсистему Банк-Клиент;

  • клиент использует только подсистему Интернет-Клиент;

  • клиент использует обе подсистемы совместно.

Ниже приведены комментарии к диаграмме, соответствующие знакам "Внимание":

  • Для документов, формируемых посредством подсистемы Интернет-Клиент, существует возможность подписи и отправки со страницы документа. В этом случае документ будет добавляться в список исходящих документов в одном из следующих статусов:

    • "подписан";

    • "подписан I" / "подписан II";

    • "в обработке";

    Подробно см. п. 1 ЖЦ документов, созданных посредством подсистемы Интернет-Клиент. Данные переходы на диаграммах не обозначены.

  • В случае, если для подписи документов клиента достаточно одной подписи, то осуществляется такой же переход между статусами, как и в случае, когда подписывающее лицо обладает правом единственной подписи. На диаграмме данный переход обозначен как "Подпись единственной подписью".

  • В системе реализованы различные способы синхронизации статусов документов между АРМ банка и АРМ клиентов Банк-Клиент. В частности, такая синхронизация необходима для согласованной работы в рамках общего АРМ пользователей, использующих подсистему Банк-Клиент, и пользователей, использующих подсистему Интернет-Клиент, так как все изменения статусов документов посредством подсистемы Интернет-Клиент осуществляются в БД банка. Синхронизация статусов изображена на диаграмме горизонтальными стрелками.

  • При использовании подсистем Банк-Клиент и Интернет-Клиент одновременно имеются следующие ограничения:

    • в интерфейсе подсистемы Интернет-Клиент: нельзя удалять документы, сформированные с помощью подсистемы Банк-Клиент (ограничение на возможные переходы между статусами);

    • в интерфейсе подсистемы Интернет-Клиент: нельзя снимать подписи документов, сформированные с помощью подсистемы Банк-Клиент (ограничение на возможные переходы между статусами);

    • документы, сформированные с помощью подсистемы Интернет-Клиент не видны в интерфейсе подсистемы Банк-Клиент.

  • В случае возникновения ошибок при обработке документа транспортной подсистемой, документу присваивается один из неуспешных статусов ("не отправлен", "ошибка вставки" и т.д.), не приведенных на данной диаграмме.
